【Azure 应用服务】App Service与APIM同时集成到同一个虚拟网络后，如何通过内网访问内部VNET的APIM呢？

问题描述

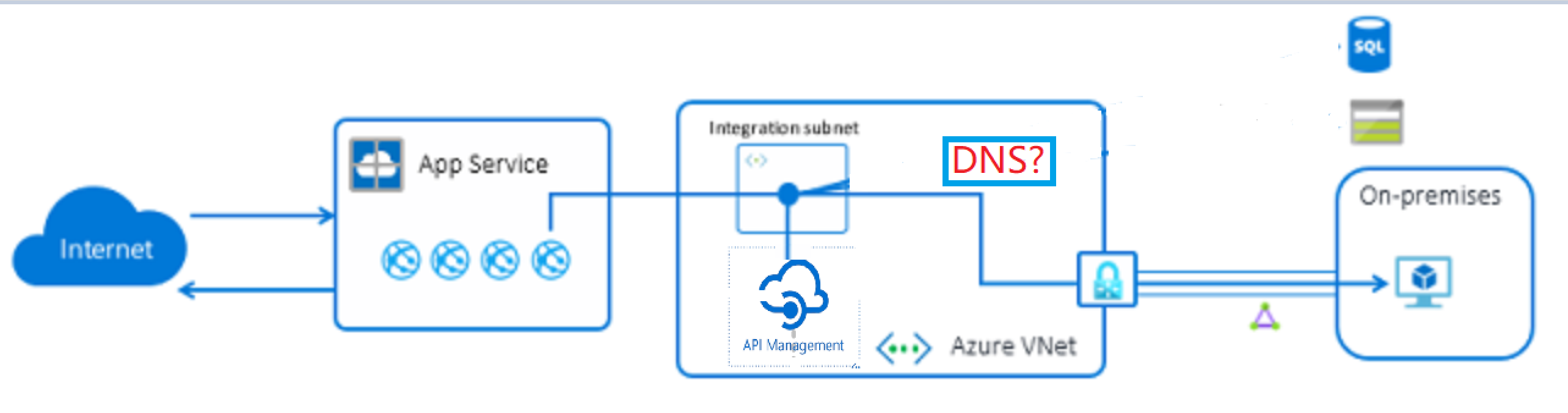

App Service访问的APIM已配置内部虚拟网络(Internal VNet)并拥有内网IP地址。App Service与APIM都在相同的虚拟网络(VNET)中。App Service如何通过内网访问APIM呢？是否需要在虚拟网络中添加自定义DNS服务进行域名解析呢？

问题答案

是的，由于APIM配置的是内部虚拟网络，它只能接收从虚拟网络内部发送的请求，而无法接受从公网(Internet)发送的请求。所以App Service需要访问APIM，需要走内部虚拟网络的链路。同时，由于APIM的访问是通过域名访问，所以也必须需要DNS服务器来解析内网IP地址。

在App Service端需要的配置为

WEBSITE_VNET_ROUTE_ALL 设置为 1，让App Service所有的出站流量都可以被发送到 VNET中

在VNET中为APIM配置DNS记录

假设APIM的内部虚拟 IP 地址为 10.1.0.5，且APIM的名称为contosointernalvnet，则需要在DNS中配置以下指向的DNS A记录：

10.1.0.5 contosointernalvnet.azure-api.cn

10.1.0.5 contosointernalvnet.portal.azure-api.cn

10.1.0.5 contosointernalvnet.developer.azure-api.cn

10.1.0.5 contosointernalvnet.management.azure-api.cn

10.1.0.5 contosointernalvnet.scm.azure-api.cn

参考资料

将App Service应用与 Azure 虚拟网络集成：https://docs.azure.cn/zh-cn/app-service/web-sites-integrate-with-vnet#azure-dns-private-zones

在内部虚拟网络中使用 Azure API 管理服务：https://docs.azure.cn/zh-cn/api-management/api-management-using-with-internal-vnet

附录信息

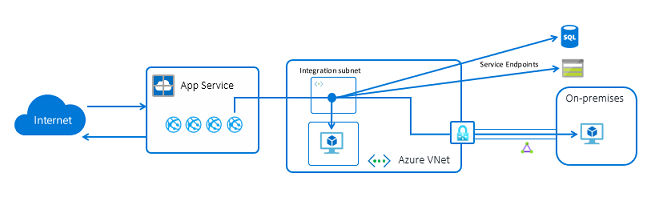

区域 VNet 集成的工作原理

应用服务中的应用托管在辅助角色上。基本和更高的定价计划是专用托管计划，其中不会有任何其他客户的工作负载在同一辅助角色上运行。区域 VNet 集成通过使用委托子网中的地址装载虚拟接口实现。发送地址位于 VNet 中，因此它可以像 VNet 中的 VM 那样，访问位于 VNet 中或通过 VNet 传输的大多数内容。网络实现不同于在 VNet 中运行 VM。这就是一些网络功能尚不可用于此功能的原因。

启用区域 VNet 集成后，应用通过往常所用的通道对 Internet 进行出站调用。应用属性门户中列出的出站地址是应用仍然在使用的地址。就应用而言，变化在于：对服务终结点保护服务的调用或者 RFC 1918 地址进入 VNet 中。如果 WEBSITE_VNET_ROUTE_ALL 设置为 1，所有出站流量都可以被发送到 VNet 中。

DNS 配置

如果 API 管理采用外部虚拟网络模式，则 DNS 由 Azure 管理。使用内部虚拟网络模式时，必须自行管理 DNS。

-

备注：API 管理服务不会侦听来自 IP 地址的请求，它只响应到发往其服务终结点上配置的主机名的请求。这些终结点包括网关、Azure 门户和开发人员门户、直接管理终结点和 Git。

基于默认主机名的访问权限

创建 API 管理服务（例如“contosointernalvnet”）时，将默认配置以下服务终结点：

-

网关或代理：contosointernalvnet.azure-api.net

-

开发人员门户：contosointernalvnet.portal.azure-api.cn

-

新开发人员门户：contosointernalvnet.developer.azure-api.cn

-

直接管理终结点：contosointernalvnet.management.azure-api.cn

-

Git：contosointernalvnet.scm.azure-api.net

若要访问这些 API 管理服务终结点，可以在连接到虚拟网络（其中部署了 API 管理）的子网中创建虚拟机。假设服务的内部虚拟 IP 地址为 10.1.0.5，则可映射 hosts 文件 (%SystemDrive%\drivers\etc\hosts)，如下所示：

-

10.1.0.5 contosointernalvnet.azure-api.cn

-

10.1.0.5 contosointernalvnet.portal.azure-api.cn

-

10.1.0.5 contosointernalvnet.developer.azure-api.cn

-

10.1.0.5 contosointernalvnet.management.azure-api.cn

-

10.1.0.5 contosointernalvnet.scm.azure-api.cn

然后即可从创建的虚拟机访问所有服务终结点。如果在虚拟网络中使用自定义 DNS 服务器，则还可创建 DNS 记录并从虚拟网络中的任何位置访问这些终结点。
